Gestion évoluée des notes

Modèle conceptuel des données I

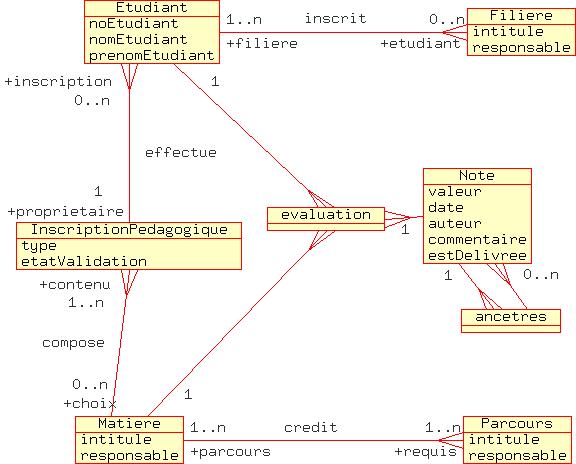

Le modèle ci-desous a été proposé en TD. Il peut ne pas etre optimal, mais il contient la pluspart des informations dont nous considerons devoir retrouver (au minimum) dans votre réalisation. Pour le MCD final propose, voir page dediee.

Le diagramme a ete realisé avec Umbrello sous Linux. Quelques remarques sur les éléments de ce diagramme :

• Umbrello n'a pas une notation classique pour les relations : il supporte que des relations binaires et la cardinalité est associée au propriétaire (il associe egalement un nom).
• Il n'y a pas de relations ternaires ou reflexives, donc nous avons utilisé des entités intermédiaires pour representer de telles relations (par exemple : evaluation et ancetres).
